Installationsvejledning Hugin™ Akustisk bordskærm og skillevæg

Monteringsvejledning til Hugin™ bordskærm

1. Bestem placeringen af monteringsbeslaget på bordskærmen:

På den ene side af bordpladen er der små klistermærker, der viser, hvor man skal sætte fastgørelsesbeslaget i bordpladen, hvilket vi kommer ind på i punkt 3.
Hold bordskærmen mod bordet, og bemærk, hvor fastgørelsesbeslagene skal fastgøres.

2. Monter monteringsbeslaget på bordet i den angivne position:

Hold fastgørelsesbeslaget op mod bordets underside, så det flugter med bordets kant.
Fastgør beslaget med skruerne gennem hullerne i beslaget og ind i bordet.
NB! Brug ikke for lange skruer.

3. Monter bordskærmen på bordet:

Sænk bordskærmen lodret ned på beslagene.
Monteringsbeslagene skal glide ind mellem de to dele af bordskærmen.
Bordskærmen er nu færdigmonteret!

Advarsel

Undgå hårde stød mod bordskærmen, selv om den er slagfast.
Undgå store bevægelser frem og tilbage af bordskærmen.
Læn dig ikke op ad bordskærmen.
Bordets materiale kan være udfordrende at skrue i, så overvej at bore huller til skruer først.

Monteringsvejledning til Hugin™ skillevæg

1. Hugin™ skillevæg

Produktets standardstørrelse er 1500X1200 mm.

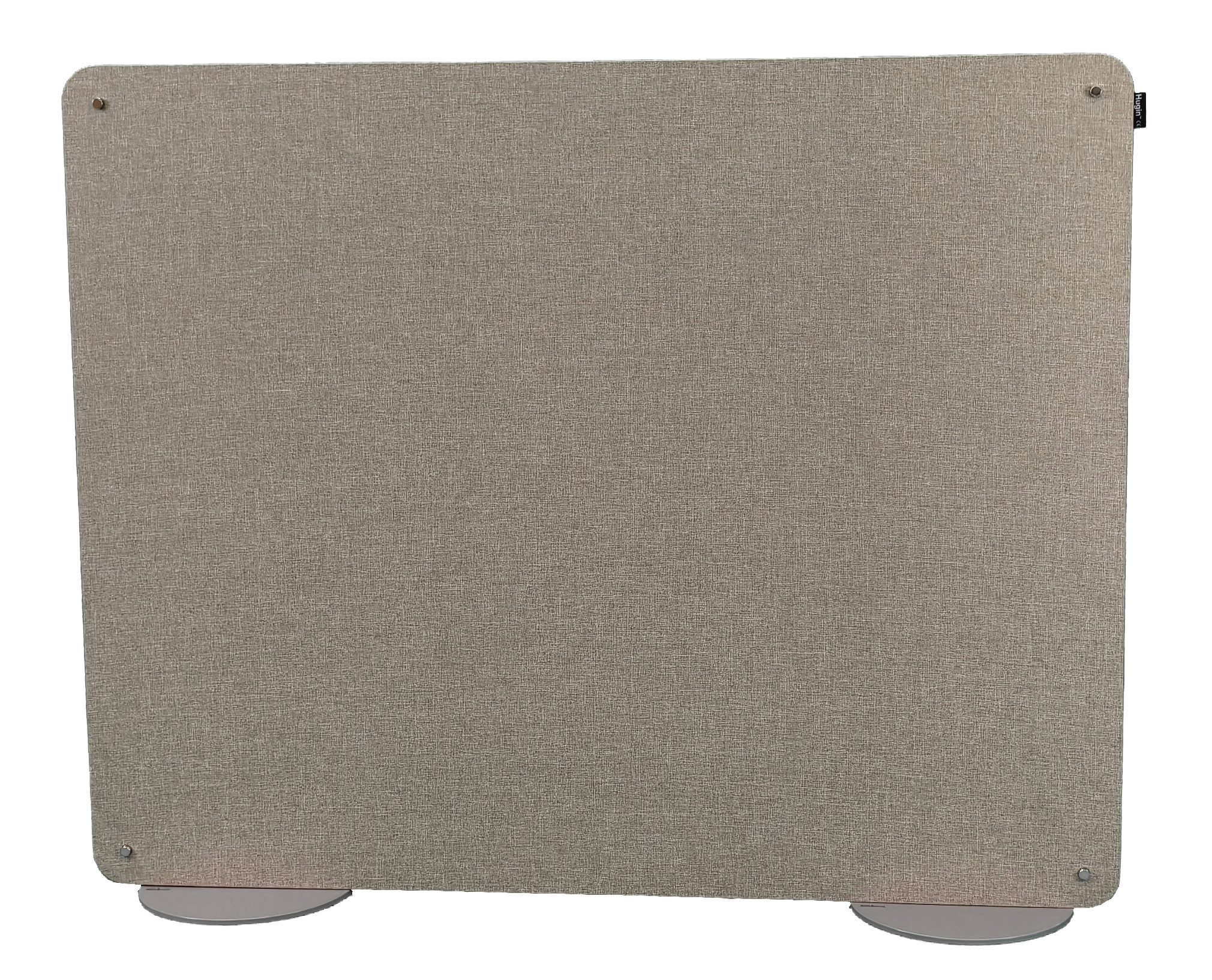

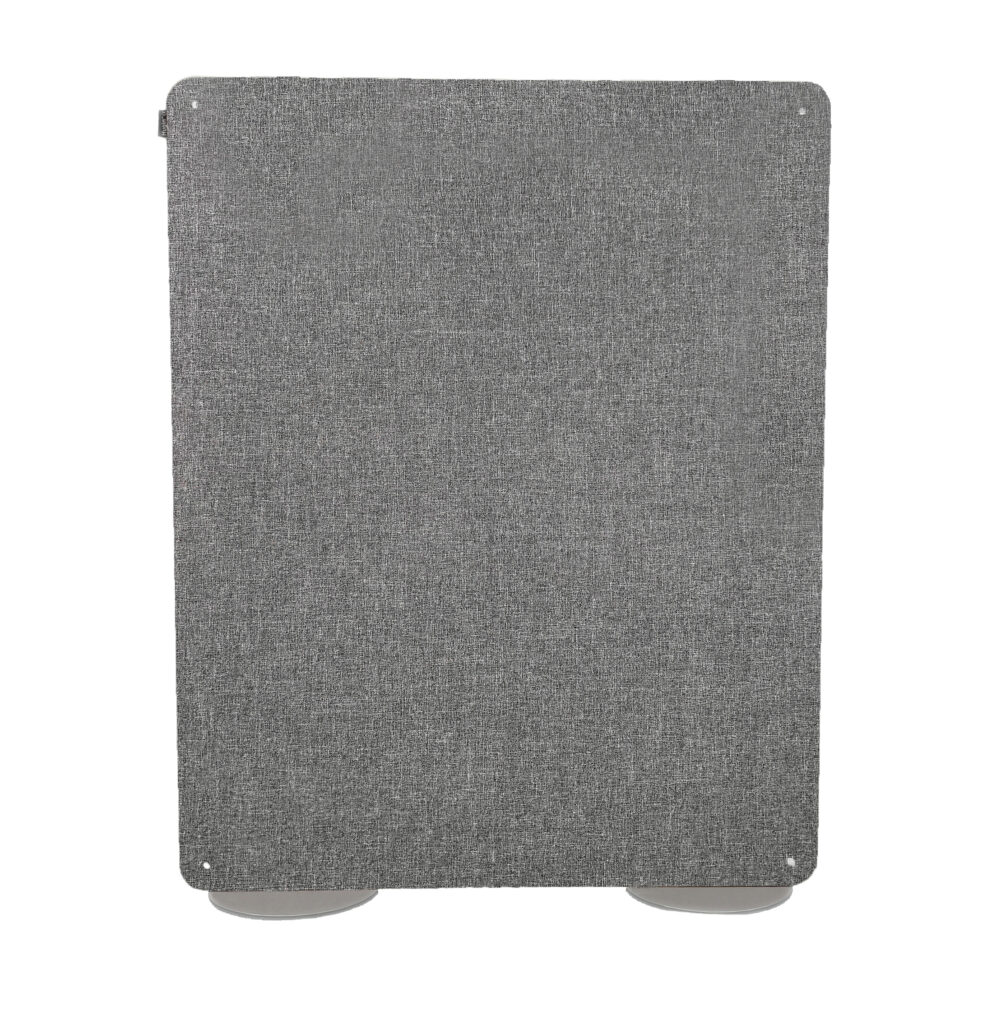

Vi har konfigureret to forskellige installationsretninger. På den måde kan du få to forskellige størrelser i bredden og højden. Se figur 1 og 2.
Du kan vælge den retning, der passer til dine behov.

2. Tilbehør

Hver Hugin™-skillevæg er udstyret med to metalfødder og en topliste af metal.
Metalfødder fås i en standardstørrelse
Toplisten i metal skal bestilles i samme størrelse som væggens bredde. Enten 1200 mm eller 1500 mm

3. Installation

Det første skridt i installationen er at placere metalfødderne i den position, du har brug for.
Hugin™-skillevæggen har forberedte områder til indsættelse af metalfødder på indersiden af væggen i begge retninger. Se de røde stiplede områder i figur 1 og 2.
Små klistermærker med en rød pil på ydersiden af Hugin™-skillevæggen viser, hvor der er plads til at sætte metalfødder på. Se figur 3.
Løft Hugin™-skillevæggen, og før den ned på fødderne. Du kan indsætte to metalfødder på samme tid, eller du kan indsætte en og en. Vær altid opmærksom på skillevæggenes kanter og hjørner for at undgå hårde stød.
Hvis det er nødvendigt: lim metaltoplisten fast på toppen af skillevæggen med en lille smule lim. Se venligst figur 4.
Færdig installation, se figur 5.

Hvis panelerne ikke allerede er limet, eller hvis du har købt en skillevæg, der ikke er i standardstørrelse. Så følg trin 1-4 nedenfor, før du følger trinene i installationsvejledningen ovenfor.

Trin 1
Find det nødvendige værktøj, og læg en skive på en flad og ren overflade.

Trin 2
Mål huller til de steder, hvor fødderne skal sidde:
a) 8 cm fra siden og ind
b) 21 cm høj
c) 16 cm bred

Trin 3
Limen påføres jævnt hen over ryggen. Påfør ikke lim på de områder, hvor fødderne skal ind. Undgå store klumper og at komme for tæt på kanterne.

Trin 4
Læg den anden skive ovenpå, og tryk dem let sammen.
sammen. Sørg for, at de ligger kant mod kant, og tilføj
noget tungt. Lad limen tørre helst 24 timer før den næste
trin.
