Montasjeveiledning Hugin™ Akustikk bordskjerm og skillevegg

Monteringsanvisning for Hugin™ bordskjerm

1. Bestem festebrakettens posisjon på bordskjermen:

På bordskjermens ene side er det små klistermerker som viser hvor festebraketten skal innføres i bordskjermen, som vi kommer til på punkt 3.
Hold bordskjermen mot bordet og merk deg hvor festebrakettene må festes.

2. Monter festebraketten på bordet i bestemt posisjon:

Hold festebraketten opp mot bordets underside slik at den flukter med bordets kant.
Fest braketten med skruene gjennom hullene i braketten og inn i bordet.
NB! Ikke bruk for lange skruer.

3. Montere bordskjermen på bordet:

Senk bordskjermen vertikalt ned på festbrakettene.
Festebrakettene skal skli inn mellom bordskjermens to deler.
Nå er bordskjermen ferdig montert!

Advarsel

Unngå harde slag mot bordskjermen, selv om den er slagfast.
Unngå store bevegelser fram og tilbake av bordskjermen.
Ingen lening mot bordskjermen.
Bordets materiale kan være utfordrende å skru i, vurder derfor å først borre hull til skruer.

Monteringsanvisning for Hugin™ skillevegg

1. Hugin™ skillevegg

Standardstørrelsen på produktet er 1500X1200 mm.
Vi har konfigurert to forskjellige installasjonsretninger. På denne måten kan du få to forskjellige størrelser på bredde og høyde. Se figur 1 og 2.
Du kan velge retningen som passer dine behov.

2. Tilbehør

Hver Hugin™ skillevegg er utstyrt med to metallføtter og en metall topplist.
Metallføtter kommer i én standardstørrelse
Metalltopplisten må bestilles i samme størrelse som bredden på veggen. Enten 1200mm eller 1500mm

3. Montering

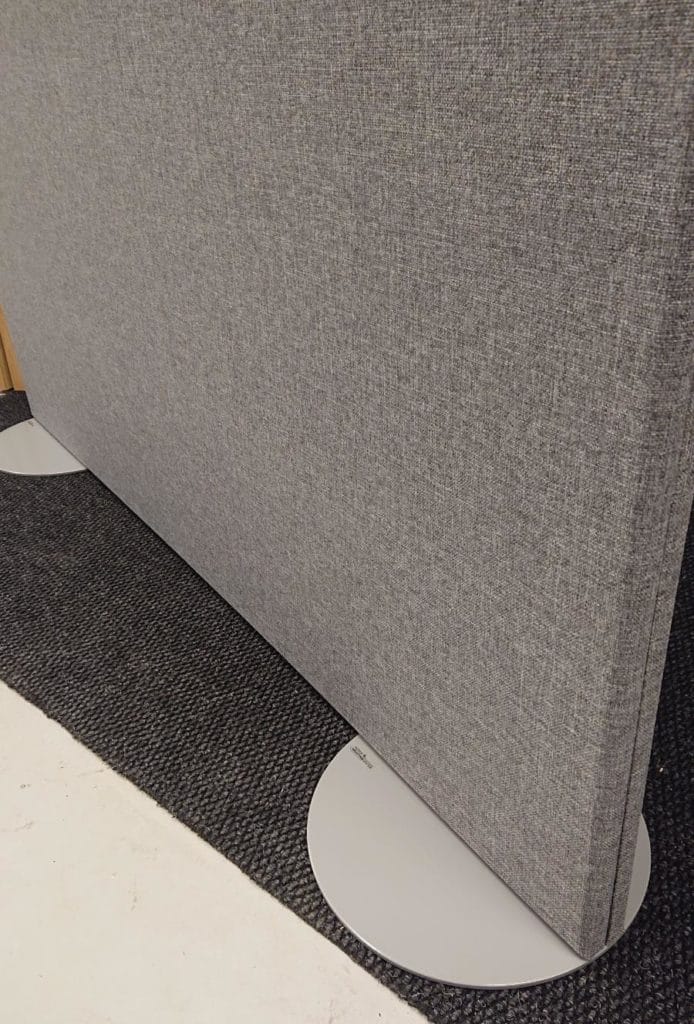

Det første trinnet i installasjonen er å plassere metallføttene i den posisjonen du trenger.
Hugin™ skillevegg har forberedte plasser for å sette inn metallføtter på innsiden av veggen i begge retninger. Se de røde stiplede områdene i figur 1 og 2.
Små klistremerker med rød pil på utsiden av Hugin™ skilleveggkantene indikerer plassen som er forberedt for å sette inn metallføtter. Se figur 3.
Løft Hugin™ skilleveggen og før den ned på føttene. Du kan sette inn to metallføtter samtidig, eller du kan sette inn en og en. Vær alltid oppmerksom på kantene og hjørnene på den skilleveggen for å unngå harde støt.

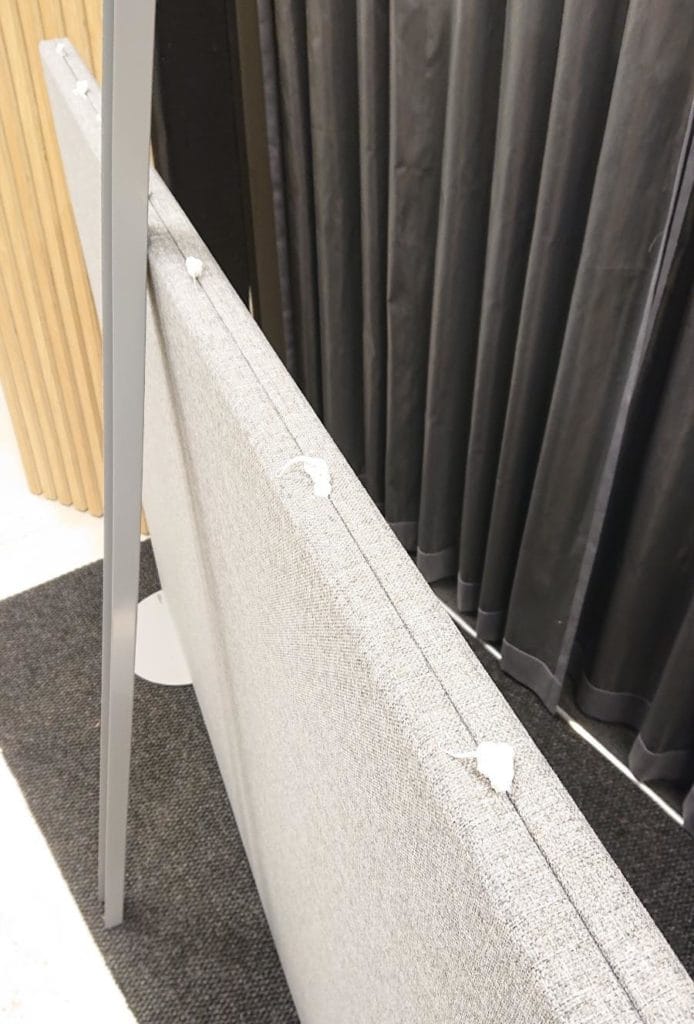

Ved behov: lim metalltoppliste på toppen av skilleveggen med en liten mengde lim. Vennligst se figur 4.

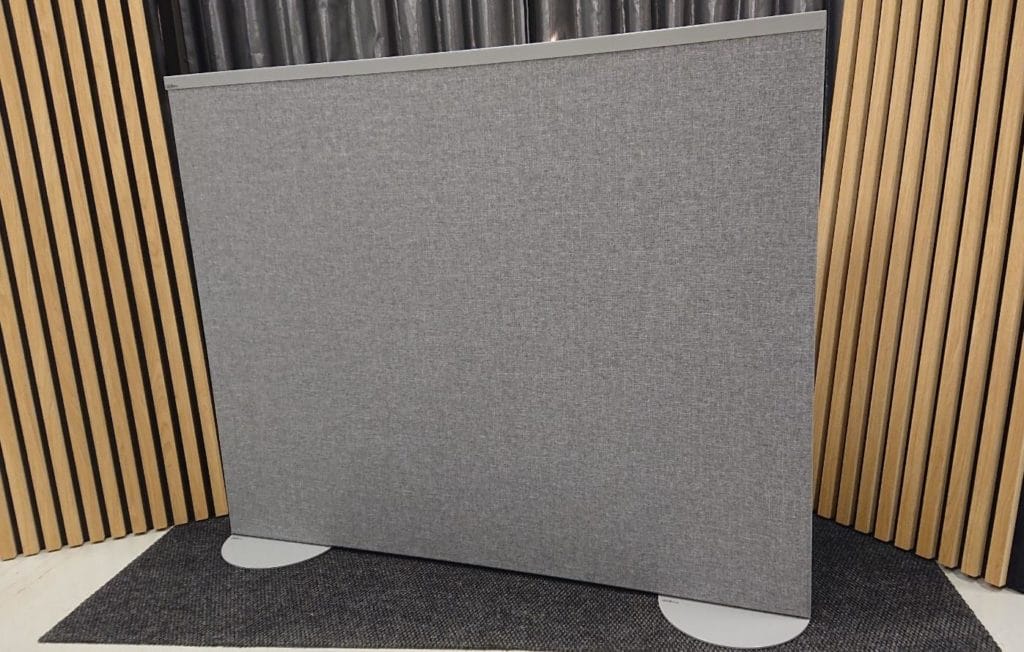

Ferdig installasjon, se figur 5.

Er ikke platene allerede limt, eller du har kjøpt en skillevegg utenom standardstørrelsen. Så følger du steg 1-4 under før du følger stegene i montasjeveiledning ovenfor.

Steg 1
Finn frem nødvendige verktøy og legg den ene platen på et flatt og rent underlag.

Steg 2
Mål opp hull til hvor føttene skal inn:
a) 8 cm fra siden og inn
b) 21 cm høy
c) 16 cm bred

Steg 3
Lim påføres jevnt utover baksiden. Områdene hvor føttene skal komme inn påføres det ikke lim. Unngå store klumper og å komme for tett på kantene.

Steg 4
Legg den andre platen oppå og press de lett
sammen. Pass på at de er kant til kant og legg på
noe tungt. La limet tørke helst 24 timer før neste
steg.
